Дачный водопроводный комплект Исток ДВК-25

• Дачный водопровод ДВК-25 ТУ 2248-025-10998229-2006 - предназначен для полива растений на садово-огородных участках в трубопроводах с условным давлением не более Py= 0,63 МПа (6,3 кг/см2).
• Имеет на входе подвод под шланг 1′ (внутренний диаметр шланга 25 мм).
• На выходе – 4 крана с отводами под шланг 1/2′ (внутренний диаметр 15 мм) и шланг 3/4′ (внутренний диаметр 20 мм).
• Для обеспечения надежного соединения со шлангами применять хомуты.

Водопровод собирается и разбирается на даче своими руками в течение 30 минут!

Габаритные размеры водопровода          ДВК-25

• Длина в разобранном положении, м, не более 25,4
• Высота, мм, не более 170
• Габаритные размеры в упаковке, мм, не более 550*550
• Масса, кг, не более 5,9

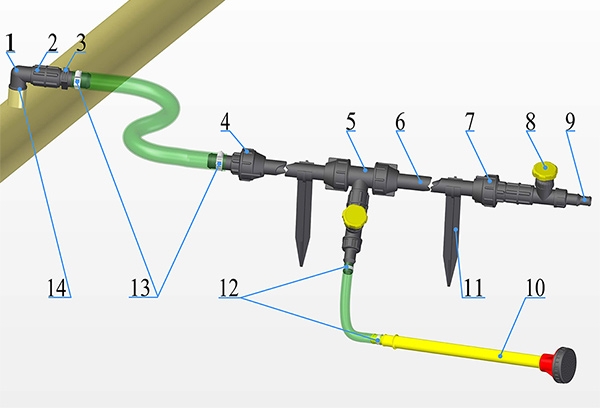

СОСТАВ ВОДОПРОВОДА ДВК-25

Сборочные единицы:  шт

1. Уголок резьбовой СШ-У20РР 1 8. Кран водопроводный КВ-20М (3/4′)           4
2. Муфта резьбовая СШ-В20РР 5 9. Переходник СШ-20В15Т     4
3. Переходник СШ-25Т20Р 1 10. Насадка для полива НПУ-600       1
4. Муфта переходная КФ-25-200 1 11. Кол трубный         8
5. Тройник КФ-25-100 3 12. Хомут № 4    -
6. Труба длиной 25 м (диаметр 25 мм) 1 13. Хомут № 5 -
7. Муфта переходная КФ-25-300 1 14. Кольцо уплотнительное КР-25x2Пл         11

Установка и сборка дачного водопровода

Размотать бухту трубы (25 м) по длине участка, расправить и дать возможность отлежаться.

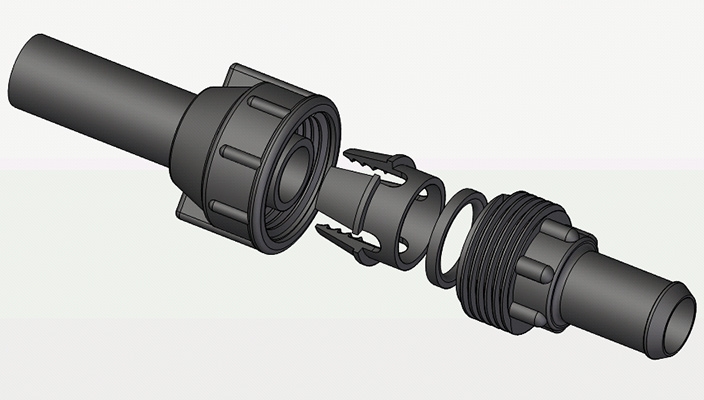

Подсоединить к центральному водопроводу куском шланга 1 дюйм (внутренний диаметр 25 мм), используя кольцо уплотнительное (позиция № 14), уголок (позиция № 1), муфту (позиция № 2), переходник (позиция № 3), хомуты № 5 (позиция № 12), муфту переходную (позиция № 4). На трубе оформить напильником заходную фаску 1 х 45°, вставить в муфту переходную (позиция № 4), так чтобы труба зашла во внутрь резинового уплотнительного кольца и обжать трубу гайкой. Уголок (позиция № 1) необходим для того, чтобы шланг не перегибался.

На другом конце трубы оформить напильником фаску 1 х 45° и установить переходную муфту (позиция № 7), далее установить кран (позиция № 8) и переходник (позиция № 9).

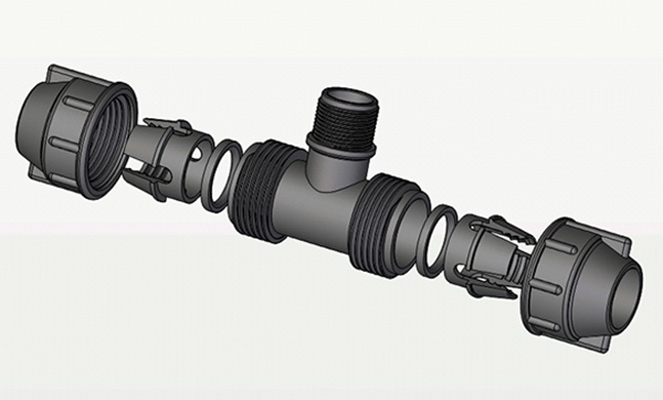

Наметить места установки трех или меньшего количества отводов для полива. В местах установки отводов трубу разрезать пополам ножовочным полотном, снять заусенцы, оформить фаски 1 х 45° и установить тройники (позиция № 5). Далее – по схеме.

В местах установки отводов трубу зафиксировать колышками (позиция № 11).

Для полива можно использовать как полдюймовые шланги с внутренним диаметром 15 мм, так и трехчетвертные с внутренним диаметром 20 мм. С этой целью на переходнике (позиция № 9) предусмотрены два диаметра 15 мм и 20 мм. Полдюймовые шланги легче, с ними удобней работать.
